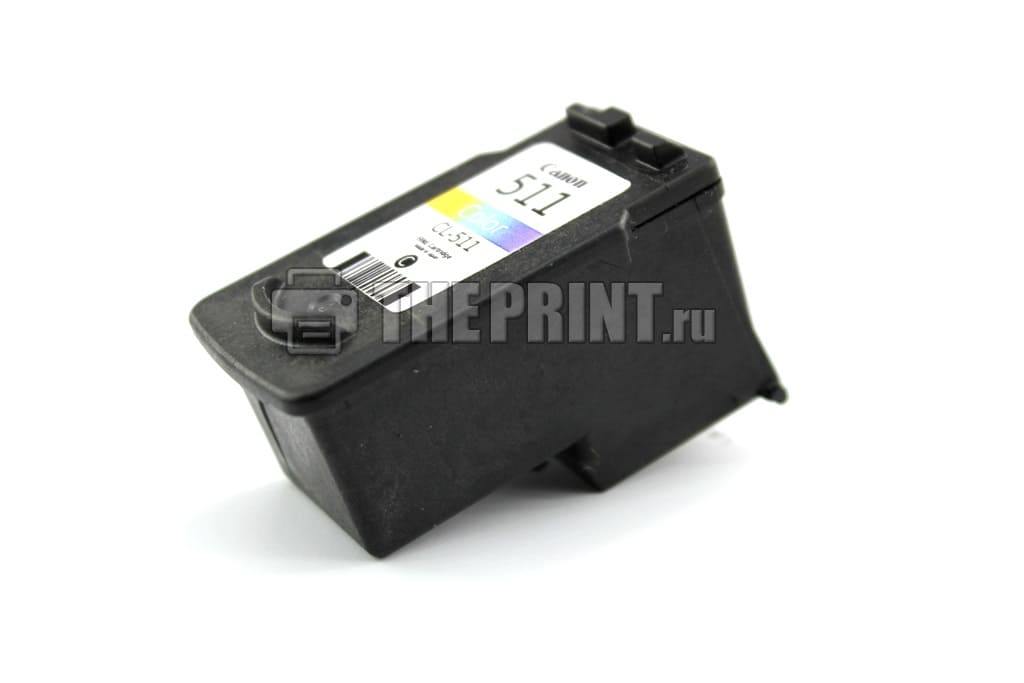

Инструкция по заправке цветного картриджа Canon CL-511

Canon CL-511 подходят к принтерам и МФУ относящимся к классу бюджетных, со встроенными печатающими головками (далее ПГ) в картридже. Когда пользователи приобретают печатающие устройства по относительно низкой цене, после израсходования чернил, узнают о стоимости новых расходных материалов и думают как сэкономить на печати. Одним из способов не тратить лишние деньги, является заправка картриджа Canon CL-511 в домашних условиях.

Чернила подходящие для картриджа Canon CL-511 в нашем интернет магазине

Для успешного результата заправки, необходимо убедиться в работоспособности картриджей. Самые распространенные проблемы, это засохла печатающая головка или вышла из строя электроника. В первом случае, надо прочистить ПГ специальной промывочной жидкостью, а во втором случае нужно покупать новый.
Заправка картриджа Canon CL-511 своими руками не сложный процесс, ниже мы покажем как это возможно сделать. Расположение цветов в картридже Вы можете посмотреть ниже, так же если сделать на листе отпечаток, то цвет посередине отпечатка всегда находится вверху, а цвета слева и права отпечатка находятся соответственно отпечатка. (Рисунок 2)

1. Приступаем к заправке цветного Canon CL-511 ( Инструкцию по заправке черного, Вы можете прочитать здесь ), набираем в шприцы краску, лучше взять 3 шприца и заправить их чернилами (Magenta, Yellow, Cyan), можно использовать инсулиновые 1 мл., или как в нашем случае 10-20 мл. шприцы.
2. Аккуратно снимаем сверху наклейку, если ранее этого не сделали.

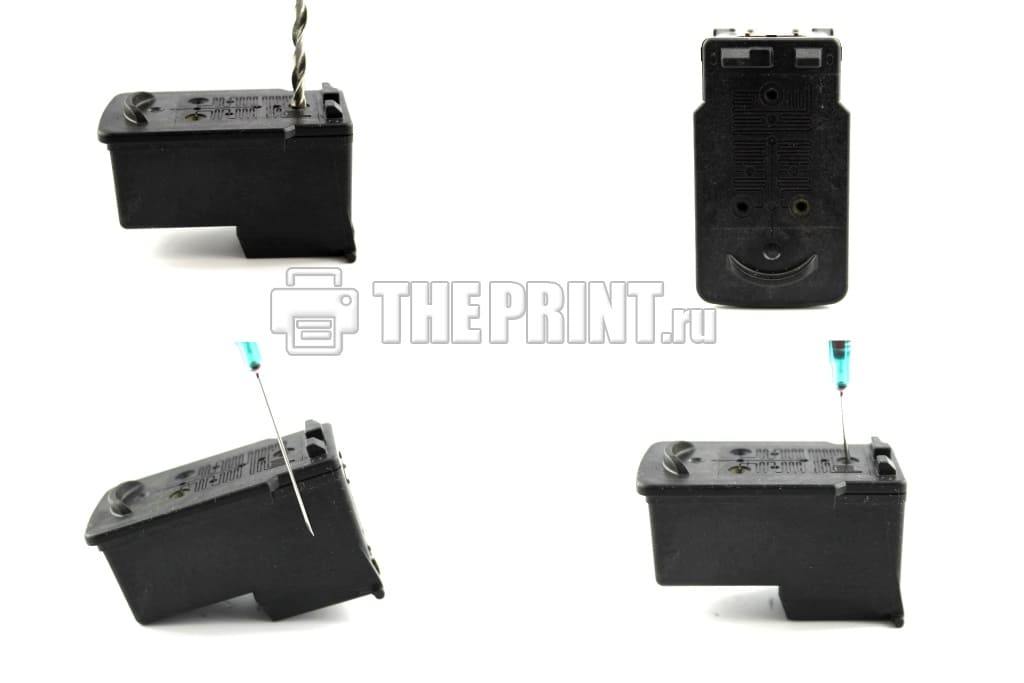

3. Если Вы используете инсулиновые шприцы, то игла может пролезть в заводское отверстие для заправки, если используете другие, то необходимо 4-мм. сверлом или канцелярским ножом расширить отверстие.
4. Вставляем иглу шприца внутрь заправочного отверстия картриджа. Вводить глубоко не нужно, достаточно 10-15 мм. (Рисунок 3)
5. Медленно вводите чернила до тех пор, пока чернила не появится в заправочном отверстии, нужно примерно 9 (по 3 мл. в каждый цвет), далее излишние чернила откачать обратно в шприц, всегда лучше не долить чернила, чем перелить. (Рисунок 3.)
6. Заправляем все три цвета и очищаем сухой салфеткой поверхности от чернил.
7. Наклейте этикетку на место (При необходимости возможно использовать скотч).
8. Делаем отпечаток печатающей головки на листе, он должна быть четкий. (Рисунок 2.)
9. Устанавливаем заправленные картриджи в принтер, делаем прочистку ПГ.

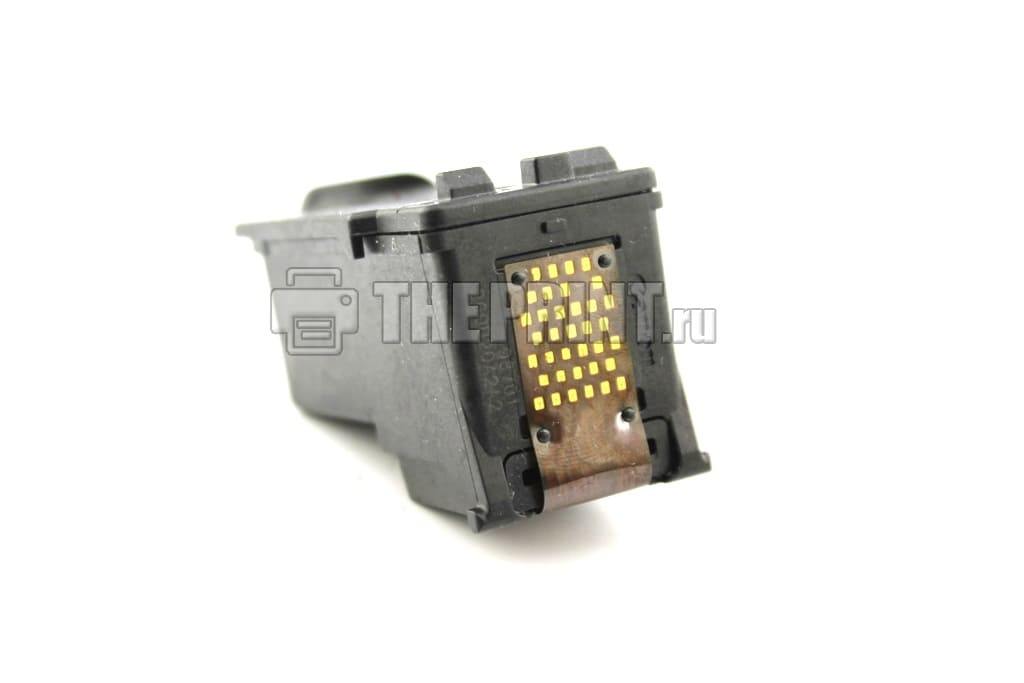

• Обратите внимание на контакты (Рисунок 4), они должны быть сухие, если Вы установите в принтер расходный материал с мокрыми контактами, у Вас сгорит электроника.
• Если Вы заправляете первый раз, то нужно отменить слежение за расходными материалами, для этого нажмите и удерживайте кнопку «Отмена» (Красный крестик или треугольник) на принтере в течение 15 секунд. После отмены слежения, у Вас печатающее устройство будет сигнализировать что чернила закончились, но печатать будет.

Вспомогательные товары для заправки картриджа Canon CL-511

Источник

Инструкция по заправке цветного картриджа Canon CL-511

Canon CL-511 подходят к принтерам и МФУ относящимся к классу бюджетных, со встроенными печатающими головками (далее ПГ) в картридже. Когда пользователи приобретают печатающие устройства по относительно низкой цене, после израсходования чернил, узнают о стоимости новых расходных материалов и думают как сэкономить на печати. Одним из способов не тратить лишние деньги, является заправка картриджа Canon CL-511 в домашних условиях.

Чернила подходящие для картриджа Canon CL-511 в нашем интернет магазине

Для успешного результата заправки, необходимо убедиться в работоспособности картриджей. Самые распространенные проблемы, это засохла печатающая головка или вышла из строя электроника. В первом случае, надо прочистить ПГ специальной промывочной жидкостью, а во втором случае нужно покупать новый.
Заправка картриджа Canon CL-511 своими руками не сложный процесс, ниже мы покажем как это возможно сделать. Расположение цветов в картридже Вы можете посмотреть ниже, так же если сделать на листе отпечаток, то цвет посередине отпечатка всегда находится вверху, а цвета слева и права отпечатка находятся соответственно отпечатка. (Рисунок 2)

1. Приступаем к заправке цветного Canon CL-511 ( Инструкцию по заправке черного, Вы можете прочитать здесь ), набираем в шприцы краску, лучше взять 3 шприца и заправить их чернилами (Magenta, Yellow, Cyan), можно использовать инсулиновые 1 мл., или как в нашем случае 10-20 мл. шприцы.
2. Аккуратно снимаем сверху наклейку, если ранее этого не сделали.
3. Если Вы используете инсулиновые шприцы, то игла может пролезть в заводское отверстие для заправки, если используете другие, то необходимо 4-мм. сверлом или канцелярским ножом расширить отверстие.
4. Вставляем иглу шприца внутрь заправочного отверстия картриджа. Вводить глубоко не нужно, достаточно 10-15 мм. (Рисунок 3)
5. Медленно вводите чернила до тех пор, пока чернила не появится в заправочном отверстии, нужно примерно 9 (по 3 мл. в каждый цвет), далее излишние чернила откачать обратно в шприц, всегда лучше не долить чернила, чем перелить. (Рисунок 3.)
6. Заправляем все три цвета и очищаем сухой салфеткой поверхности от чернил.
7. Наклейте этикетку на место (При необходимости возможно использовать скотч).
8. Делаем отпечаток печатающей головки на листе, он должна быть четкий. (Рисунок 2.)
9. Устанавливаем заправленные картриджи в принтер, делаем прочистку ПГ.

• Обратите внимание на контакты (Рисунок 4), они должны быть сухие, если Вы установите в принтер расходный материал с мокрыми контактами, у Вас сгорит электроника.
• Если Вы заправляете первый раз, то нужно отменить слежение за расходными материалами, для этого нажмите и удерживайте кнопку «Отмена» (Красный крестик или треугольник) на принтере в течение 15 секунд. После отмены слежения, у Вас печатающее устройство будет сигнализировать что чернила закончились, но печатать будет.

Вспомогательные товары для заправки картриджа Canon CL-511

Источник

Как заправить картридж Canon PG-510/CL-511 для MP230, MP280, MP250, iP2700, MP270 и др. – инструкция

Инструкция по самостоятельной заправке картриджа Canon PG-510/512/CL-511/513 подходит для принтеров и МФУ Canon Pixma MP230, MP280, MP250, iP2700, MP240, MP260, MP270, MP480, MP486, MP490, MP496, MX320, MX350, MX330 и других. С помощью данного руководства, также можно в домашних условиях заполнить европейские версии чернильниц: CL-211, CL-811,CL-211XL, CL-811XL и прочие.

Важные замечания

Производите заправку не дожидаясь, когда чернила закончатся полностью и не оставляйте картридж в закончившемся состоянии. Это приводит к засыханию и в итоге выводит чернильницу из строя. Также учитывайте, что, по замыслу производителя, ваш оригинальный картридж должен был отработать только один цикл, поэтому ресурс его печатающей головки невелик. Чтобы сделать максимальное количество заправок до выгорания ПГ, обращайтесь с картриджем максимально бережно.

Для более удобной заправки, а также для эффективной промывки чистящей жидкостью, удобно использовать специальный заправочный набор (черный для PG-510/цветной для CL-511), в комплект которого входит платформа-держатель со строго определенными размерами. Внизу у такой заправочной площадки – отверстие под шприц, герметично соединенное с дюзами ПГ, что позволяет прокачать сквозь картридж чистящую жидкость (в случае необходимости промывки засохшего картриджа) или откачать воздух после неправильной заправки.

Совместимые чернила для PG-510/CL-511

Использование строго подходящих красителей для вашего устройства обеспечит максимально долгий срок службы хрупких электронных компонентов картриджа и качественный цвет ваших отпечатков.

Порядок заправки

1. Достаньте картридж из принтера\МФУ, с верхней части отклейте этикетку.

2. Просверлите отверстия в указанных на картинке местах, достаточные для проникновения иглы заправочного шприца (можно проковырять шилом). Во избежание повреждения картриджа, следите за глубиной проникновения сверла – не больше 1,5 сантиметров. Не давите на картридж сильно, чтобы не деформировать нижнюю часть (печатающую головку и плату-контроллер). Если у вас есть инсулиновый шприц, можно обойтись без сверления – его тонкая игла итак входит в вентиляционные отверстия чернильниц.

3. Наберите в шприц совместимые чернила необходимого цвета, например корейские InkTec С2010-С2011 для Canon PG-510/CL-511 и MP250, MP230, MP280, iP2700 или немецкие OCP BKP 44, C/M/Y 712. Сколько потребуется красителя: объём картриджа PG-510 – около 8мл., PG-512 – примерно 10 мл., CL-511 по 3 мл на каждый цвет, CL-513 по 4 мл. на каждый цвет.

4. Воткните иглу шприца в проделанное отверстие (не глубже 1,5 см.), очень медленно вводите чернила до их появления на поверхности картриджа (это означает, что губка полностью впитала краску). Шприцом откачиваем чернила обратно в объёме 0,5 мл (это сбалансирует давление и позволит избежать протечек).

Внимание! При заправке цветного картриджа следите за чистотой верхней площадки картриджа, чтобы избежать смешивания на этой поверхности чернил разных цветов (можно заклеивать отверстия, в которые уже произведена заправка).

5. После заправки всех цветов протрите сухой салфеткой картридж от краски, особенно сопла печатающей головки и электрические схемы в нижней части картриджа.

6. Заклейте верхнюю площадку картриджа клейкой лентой (скотчем), затем аккуратно проткните её напротив заправочных отверстий (для поступления воздуха) – отверстие должно быть максимально узким (используйте кончик иголки шприца или швейной иглы).

7. После установки заправленного картриджа в принтер, запустите прочистку дюз.

Принтер будет сообщать об ошибке при повторном использовании оригинальных картриджей: “чернила указанного ниже цвета закончились…”. Для продолжения печати зажмите на принтере\МФУ клавишу “стоп\сброс” (с изображением красного треугольника в круге) на 10 секунд, это отключит слежение за уровнем чернил и данная ошибка повторяться больше не будет. Однако помните – такое отключение лишает вас гарантии производителя на утройство. Повторите процедуру при возникновении ошибки для всех 4 цветов.

Ссылки на другие модели смотрите в общей статье “Как заправить картридж Canon“.

Источник

Инструкция по заправке картриджей Canon PG-40, CL-41 PG-510, CL-511, PG-512, CL-513 для принтеров Canon PIXMA MP140, MP190, MP210, MP220, MP240, MP250, MP260, MP270, MP280, MP450, MP460, iP1200, iP1300, iP1600, iP1700, iP1800, IP1900, iP2200, iP2500

В данном руководстве наглядно показано как заправить картридж Canon PG-510, PG-512, PG-37, PG-40, PG-50, CL-511, CL-513, CL-38, CL-41

Внимание. Пустой картридж необходимо перезаправлять сразу после того, как он закончился или по истечению малого количества времени (несколько дней, неделя). Длительный простой принтера с пустыми картриджами приведет к засыханию чернил на печатающем элементе картриджа, что приведет к заметному ухудшению качества печати. К тому же, подобными картриджами нельзя будет использовать повторно.

Для заправки нам потребуется:

Комплект чернил Ink-Mate 4 x 100 мл MULT CIM 810AC (картриджи PG-510/512, CL-511/513)

или

Комплект чернил WWM 4 x 100 мл C10/BP + C11/C/M/Y (картриджи PG-510/512, CL-511/513)

или

Заправочный набор чернил (4×200 г) CANON PG-40 и CL-41/CL-51/CLI-8, C40B + C41/C/M/Y

ну и конечно же сами картриджи Canon, которые мы и будем заправлять.

Начинать учиться заправлять картриджи лучше с чёрного картриджа, т.к. он проще по конструкции (один цвет) и у вас будет больше шансов получить положительный результат.

Картриджи PG-37, PG-40, PG-50: Эти картриджи внешне идентичны, различаются только емкостью, PG-37 самой малой емкости, PG-40 средней, PG-50 большой емкости, Процесс заправки разберём на примере картриджа PG-37:

Снимите этикетку с картриджа

Вид картриджей без наклеек

Под этикеткой вы увидите воздушные отверстия и специальную систему воздушных каналов.

Для заправки картриджа необходимо расширить воздушные отверстия, например сверлом, диаметром примерно 1-1,5 мм, шилом, отверткой или любым другим острым предметом или инструментом имеющимся под рукой, в месте красной точки, как показано на рисунке.

Рекомендация: для расширения заправочного отверстия не используйте иголку, которой вы в дальнейшем планируете заправлять картридж, что бы не поломать или не забить её пластиком.

Старайтесь, что бы пластмассовая стружка при сверлении не попала во внутрь картриджа. Если же всё таки стружка попала, то это не очень страшно, т.к. внутри картриджа находится специальная губка удерживающая в себе чернила, а так же фильтр защищающий печатающую головку.

Засверливание чёрного картриджа

На одну заправку черного картриджа уходит примерно 10-12 мл чернил.

Берём шприц ёмкостью 10 мл, набираем в него примерно 10 мл, аккуратно вставляем в сделанное отверстие иглу шприца до того момента, пока не почувствуете что игла уперлась в губку, которая находится внутри картриджа, проходим половину губки и медленно вводим чернила. Иглу можно вставлять до упора, не боясь проткнуть картридж, на рисунке красной линией показано, до которого места расположена губка, которая держит чернила.

Если вы залили слишком много чернила и они стали выливаться из расширенного воздушного отверстия, это не страшно, просто откачайте их назад в шприц и протрите картридж салфеткой.

После того как проделали эту процедуру, берем картридж за верхнюю часть и легко встряхиваем вниз, если на печатающей головке появились чернила, то повторяем процедуру и вытягиваем еще немного чернил, делаем это до тех пор пока после встряхивания не будет появляться капля на печатающей головке. Если капля уже не образовывается, то проверяем отпечаток, который оставляет картридж на салфетке. Прислоняем картридж печатающей головкой к салфетке, и смотрим что бы отпечаток четко совпадал с размером печатающего элемента по длине. Отпечаток должен быть ровным, без пробелов. Если пробелы все таки имеют место, то советую перевернуть картридж печатающей головкой вверх и накапать на них зеленый “Мистер мускул”, дождаться момента пока “мускул” впитается в печатающую головку и попробовать сделать отпечаток на салфетку еще раз, если результата нет, то повторить процедуру несколько раз.

Вот и всё, картридж заправлен, осталось только приклеить назад этикетку и установить картридж в принтер.

Внимание! Если вы используете вместо этикетки скотч, не стоит заклеивать полностью все воздушные каналы, необходимо оставить хотя бы небольшую часть воздушной дорожки открытой иначе могут быть проблемы с печатью.

После установки картриджа в принтер следует, если необходимо, выполните отключение контроля слежения уровня чернил, распечатать страницу проверки дюз и выполнить прочистку печатающей головки.

С картриджами №40 и №50 процесс заправки обстоит точно также, единственное отличие, то что губка у них больше, соответственно они больше удержат чернил.

Картридж CL-38, CL-41, CL-51: Так как мы уже умеем заправлять черные картриджи для этих принтеров и МФУ, нам не составит труда заправить и цветные картриджи CL-38, CL-41, CL-51.

Для картриджей PG-510, PG-512, PG-37, PG-40, PG-50, CL-511, CL-513, CL-38, CL-41 актуальна следующая цветовая схема:

Расположение цветов в картриджах Canon CL-511, CL-513, CL-38, CL-41

Цветовая схема картриджей PG-510, PG-512, PG-37, PG-40, PG-50, CL-511, CL-513, CL-38, CL-41

Отличие заправки только в том, что придется заливать чернила не в одну камеру, а в три разные камеры разного цвета чернила. Теперь самое главное их не перепутать. На рисунке показано, куда и какого цвета заливать чернила. Так же прошу обращать внимание на то, что бы чернил заливали в меру, и они не текли со всех сторон. Делаем все точно как для черного картриджа только для каждого цвета в отдельности. В каждую камеру заливаем 4 — 6 мл. Смотрите, что бы после заправки снизу, с печатающей головки не текли чернила.

На рисунке показано, в каком месте делать отверстия для заправки фото картриджа Canon и какие чернила в какое отверстия заливать, более подробно описывать процесс заправки не будем так как выше все описано.

Картриджи PG-510, PG-512: Для новых моделей принтеров, фирма Canon придумала новый дизайн, их доработки коснулись не только внешнего вида принтеров, но и картриджей, которые используют эти принтеры. На рисунке показан картридж №510 (PG-510), он отличается внешним видом от картриджа PG-37, но процесс заправки точно такой же. Картридж PG-512 равнозначен картриджу PG-40, у него губка больше объемом, чем у PG-510.

Картридж CL-511, CL-513: Заправка этих картриджей идентична заправке картриджа №41

Нормы заправки чернил и средняя скорость вливания чернил в картриджи:
PG-510 — 8 ml — 30 секунд
PG-512 — 10 ml — 35 секунд
CL-511 — 3 ml каждого цвета — 20 секунд
CL-51 — 4 ml каждого цвета — 20 секунд

После первой заправки для продолжения печати вам обязательно придётся произвести отключение контроля уровня чернил. Об этом процессе подробнее читайте в статье Отключение контроля уровня чернил в принтерах Canon.

Последние изменения: 8 ноября 2013 г.
